第五章 东风越野车电气设备常见故障及排除

       汽车电气设备是汽车电源、起动、点火、照明、信号及其辅助用电装置的统称。汽车电气设备主要为汽车安全行驶、发动机正常运转和司乘人员乘坐舒适性提供服务。

       汽车电气设备通常可归纳为电源装置、起动装置、点火装置、照明信号装置、开关仪表装置、指示装置和其他辅助装置(如刮水、取暖、电风扇和收音机)等七个部分

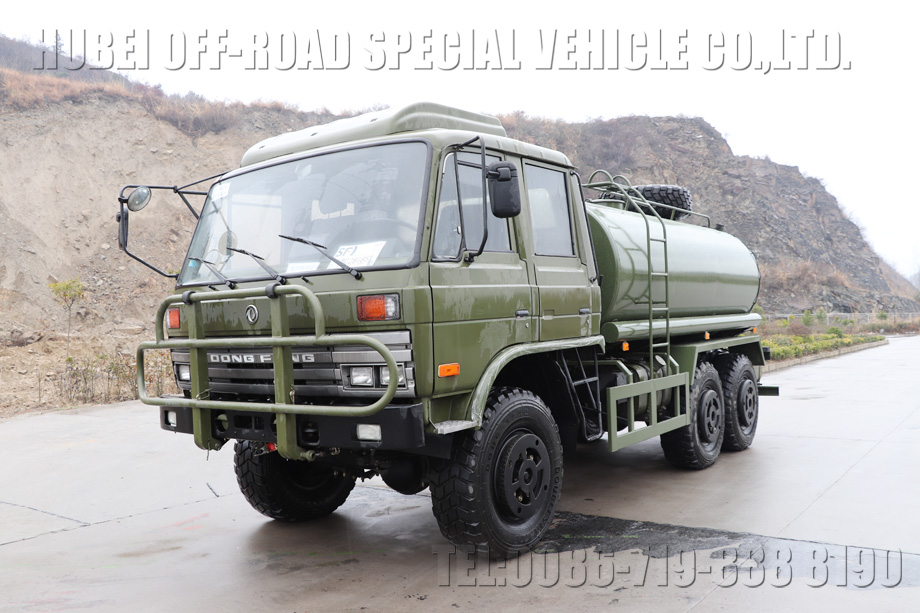

EQ2102水罐车

第一节 保险丝

1、EQ2102 保险丝盒从左至右的分布情况及故障形态：

1)起动保险(10A): 该保险若断，起动机不工作。

2)预热保险(20A): 该保险若断，预热系统不工作

3)仪表电源(10A): 该保险若断，各种仪表，排气制动，副起动装置、远距离操纵系统均不工作。

4)断油电磁阀(10A): 该保险若断，起动机不能发动发动机

5)暖风、石英钟(15A): 该保险若断，暖风电机，石英钟均不工作。

6)雨刮、喷水(15A): 该保险若断，雨刮电机和喷水电机均不工作

7)工作灯插座(20A): 该保险若断，工作灯插座将不能使用，变压器不工作。

8)刹车、喇叭(15A): 该保险若断，刹车灯、电气喇叭均不工作。

9)前防空灯(15A): 该保险若断 ，前防空灯不亮

10)后防空灯(15A): 该保险若断，后防空灯不亮

11)危险报警灯、顶灯(15A): 该保险若断，危险报警灯、顶灯均不亮

12)转向灯、停车灯(驻车灯)(15A): 该保险若断转向灯、停车灯(驻车灯)均不亮

13)小灯、雾灯、倒车灯(15A): 该保险若断，小灯、雾灯、倒车灯均不亮

14)左大灯(10A): 该保险若断驾驶室前左大灯有微弱光

15)右大灯(10A): 该保险若断驾驶室前右大灯有微弱光

EQ2100越野卡车

2082运兵车

2、EQ2082、EQ2100 保险盒从左至右接线情况及故障形态

1)红色(20A): 该保险丝断，无大灯远光灯、远光指示灯

2)黄色(10A): 该保险丝断，无大灯近光灯

3)咖啡色(10A): 该保险丝断，小灯、仪表灯、雾灯、工作灯均不亮

4)绿黄色(10A): 该保险丝断，倒车灯、倒车蜂鸣器、变压器均不工作

5)红黑色(10A): 该保险丝断，顶灯、转向灯、危险报警灯不工作。

6)绿红色(10A): 该保险丝断，雨刮电机，喷水电机不工作。

7)红绿色(10A): 该保险丝断，暖风电机、刹车灯均不工作，防空灯常亮。

8)粉红色(10A): 该保险丝断，电气喇叭不响。

9)兰色(10A): 该保险丝断，各种仪表，排气制动均不工作。

10)蓝白色(20A): 该保险丝断，预热系统不工作。

本文转载自：东风载重车公司重型车厂-《军用东风越野车调整与维护手册》
