东风 EQ2102 越野车手动系列 - 结构和操作 - 驾驶室倾斜

驾驶室翻转

打开驾驶室之前的预防措施

1.尝试将车辆停在平地上。

2.当驾驶室在车间或房间倾斜时，请注意前部和上部空间是否足够。

3.确认驻车制动手柄是否处于锁定位置，并且将换档杆放置在空档位置。当需要时，轮胎将采用三角形垫。

4.确认驾驶室中的一些零点被清理干净，并且在翻转过程中容易落下的物品将是安全的。

5.确认胎儿胎儿处于锁定状态。

EQ2102翻转操作

1.从锁定销上拔下前保护领域的扣，然后拆下锁定销，并放下后卫。

笔记：

在推卸出租车之前，请务必放下前护栏，否则会乘坐驾驶室。最佳。

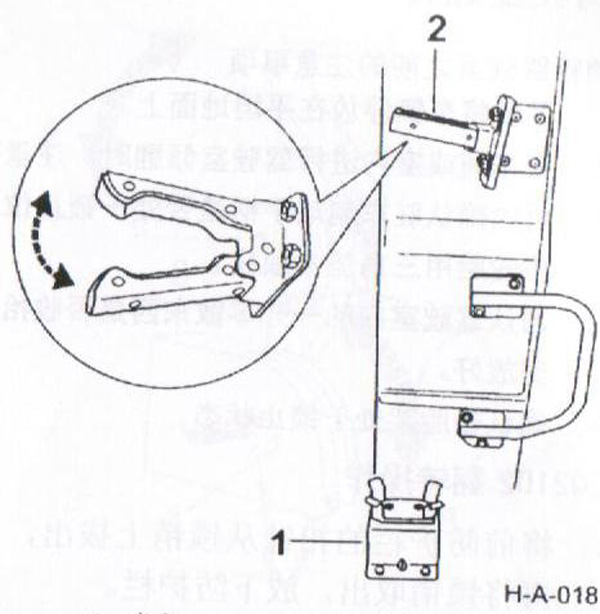

1，锁2，扣3，前护罩

2.从倾斜锁杆上拔下锁定销，完全将尖端锁杆拉到支架上。

1，划线锁杆2，锁销3，支架

3.取出转换开关的锁定销并将转换的手柄拉到位置A.将撬棍插入软管手柄，并且驱动氧气将缓慢上升。锁板上有一个凹槽，根部需要选择合适的尖角，使得锁定停止落入凹槽中以防止驾驶室从自身落下。

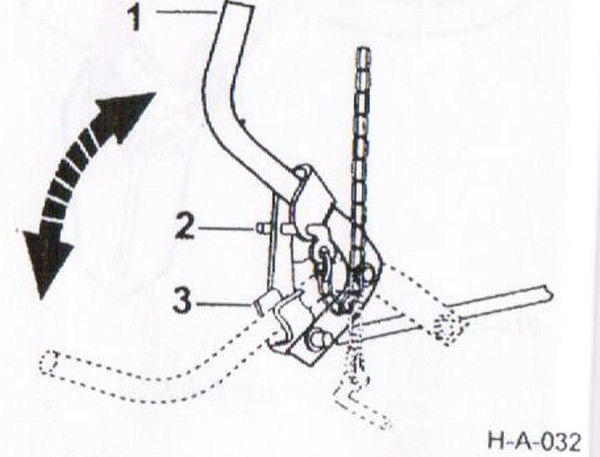

1，撬棍2，油泵手柄3，转换开关手柄4，转换开关锁定销

警告：

锁定块必须落入凹槽中，否则驾驶室可能会崩溃到事故和人身伤害。

4.如果要落下驾驶室，可以将开关倒回到最低位置B，然后我处理的油泵可以减慢驾驶室。切换开关以锁定开关。

5.驾驶室完全放置后，按下尖端锁定杆。将锁定引脚插入倾斜锁定杆支架的孔中。

2102G驾驶室划船操作

1，放下前护栏，用EQ2102运行。

2，从尖端锁拔下锁定销。

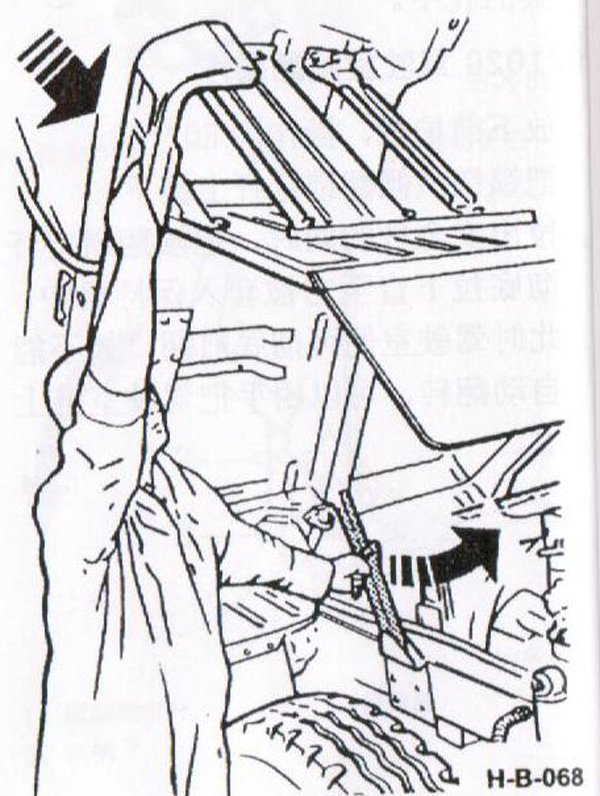

3，在拉出安全杆时，拉动尖端锁定杆完全拉下，直到它设置为支架，驾驶室可以彻底结束。如果您无法自动翻转，您可以用手推动它。

1，锁销2，倾斜锁杆3，安全杆4，支架

4.当驾驶室变成到位时，撕裂杆是直的，安全销插入位于倾斜槽旁边的孔中。

5.在落到驾驶室之前，确认在发动机周围是否留在发动机上，特别是在排气管周围。

6.将安全销从倾斜拖车旁边的孔中拉动，并将其放入上述孔中。

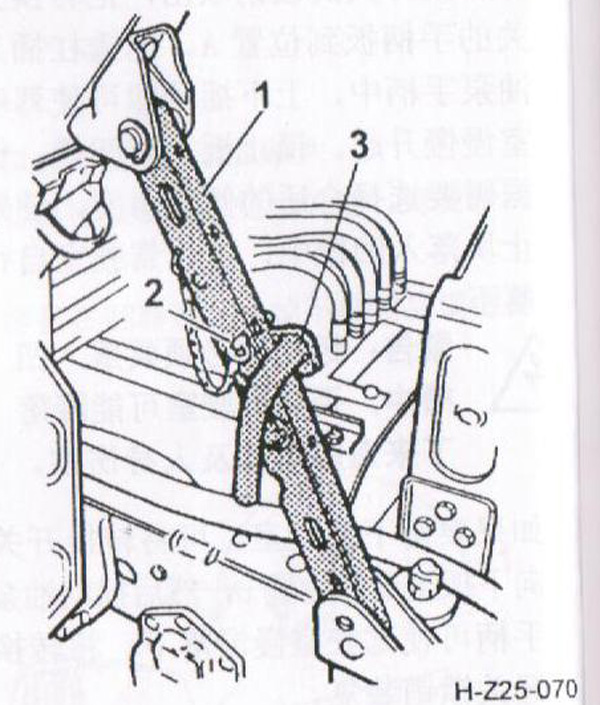

1，划线杆2，安全销3，塞子

7.拉起尖端停止杆，并将驾驶室的翼板握住以降低驾驶室。

8.驾驶室完全放下后，按下尖端锁杆。

9.将锁定引脚插入尖杆上的孔中。

警告：

1.拉扯尖端停止时，不要落在驾驶室下方，因为驾驶室可能由于其自身重量而下降。

2.一定要将锁定销插入尖端杆的孔中，以防止驾驶室在驱动中倾斜。

本文从以下产品转载：东风汽车 - \\“东风 EQ2102 / 2102G系列越野电机用户手册\\”
