东风 EQ2102系列越野电机用户手册 - 结构和操作 - 轻型复合开关

轻巧紧凑开关

该开关是前面的小灯，背光，前头灯，仪器灯，牌照灯，超车和可变光，信号开关的组合。

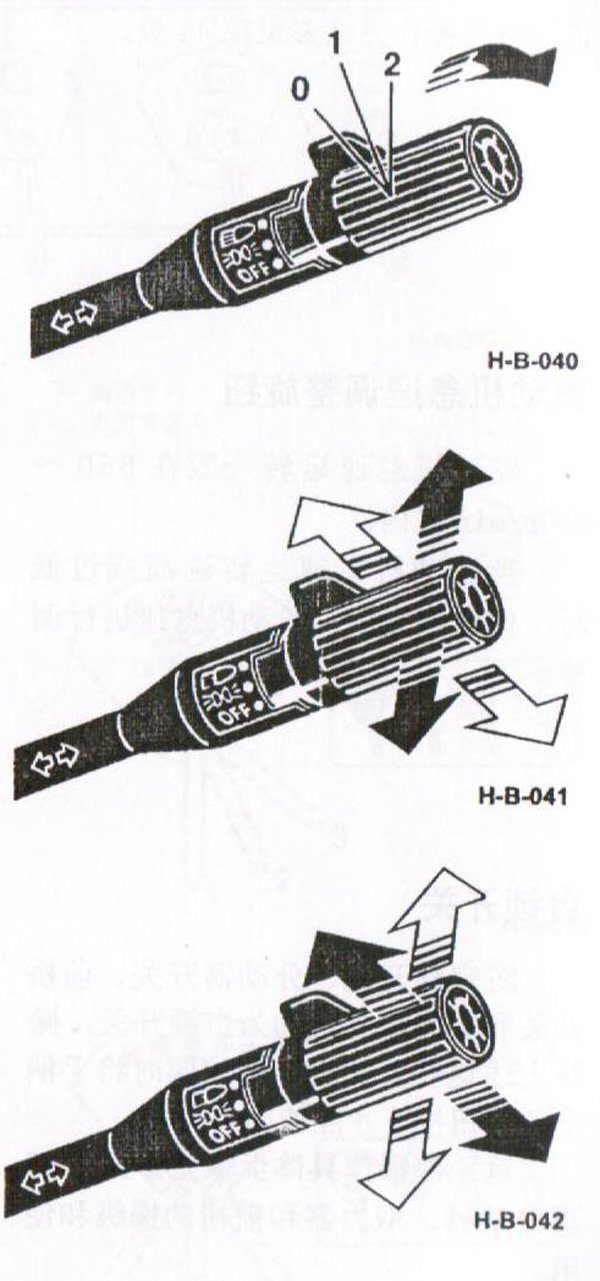

灯开关

当复合开关操作员的尖端旋钮扭曲时，可以点亮光：

0位置：关闭

1位置：前面小灯，背光，许可证，仪器灯

2位置：前头灯，前拧紧器，柱小，车牌，仪器灯

转信号灯

当操纵杆是拨号时，左转灯点。当操纵杆是拨号时，右旋灯亮起。

（插图实体箭头）

可变开关和超强灯

当汽车在晚上时，有必要使用前灯的前向开口返回到复合开关，以及近光和高光束的焦点。从低灯位置按下操纵杆，灯的灯始终点亮。车辆是正常的，无论任何其他照明使用如何，操纵杆都抬到最高，过载光被点亮（图示是实心箭头）。

进气预热阻尼器和开关

提供了用于在低温环境（5°C至-41°C）下发动机的便利性的进气预热。有关摄入预热操作方法，请参见第44页。

1，进气预热阻尼器2，进气预热开关

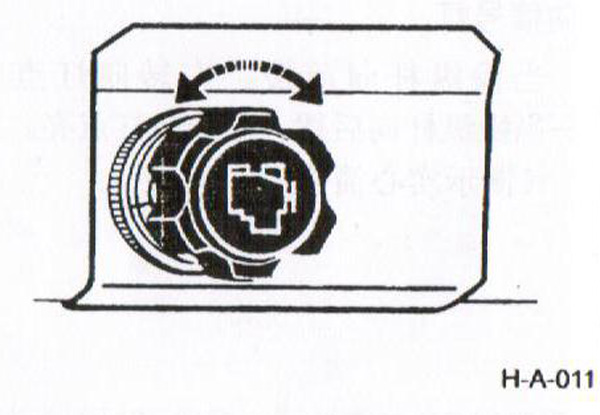

发动机怠速调节旋钮

发动机空闲操作通常在650〜850r / min范围内。

当发动机空闲太高或太低时，使用旋钮调整发动机空闲。

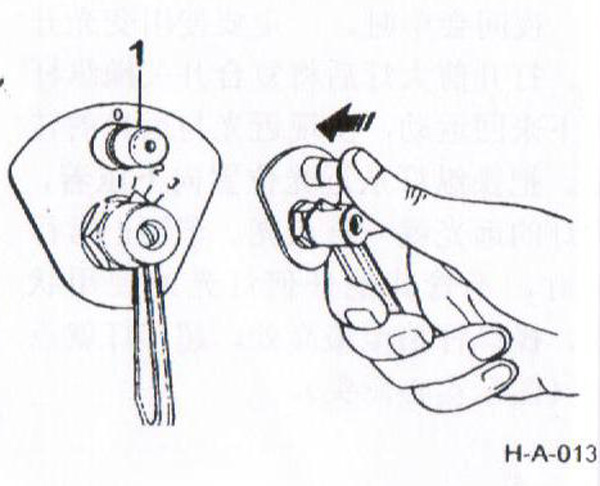

自锁开关

防空灯开关，掘进器开关，前桥开关和行程开关是自锁开关，并且在操纵这些开关时，必须旋转手柄上的按钮。

远程操作特定步骤有关操作和使用，请参见第45页，PRT和前桥。

1，按钮

1，防空灯开关3，前桥开关

2.分离器开关4，撞针开关

防空灯开关

1，非防空灯

2，之前，防空光和刹车灯

3，仅在防空灯和刹车灯之后

分离器开关

1，强制性在较低的档位

2，强制性在空闲

3，强制性处于高水平

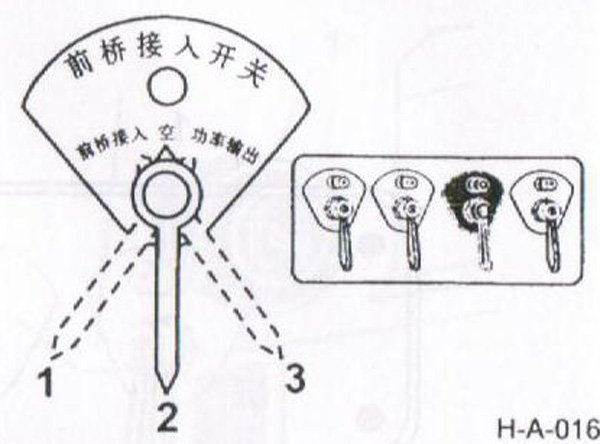

前桥接接入开关

1，全电源输出（可选）

2，前桥驱动器脱离

3，前桥驱动器访问

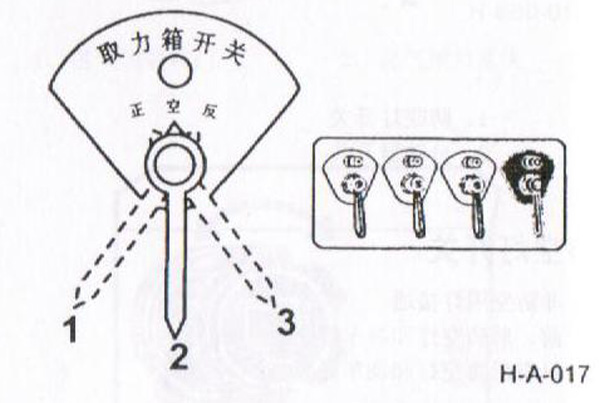

前锋开关

1.练习输出，绞车鼓，租用钢丝绳

2，闲散

3.练习产出。绞车鼓放松钢丝绳

本文从以下产品转载：东风汽车 - \\“东风 EQ2102 / 2102G系列越野电机用户手册\\”
