东风越野车电气设备常见故障及排除-EQ2102电路常见故障与排除（十三）

三十四、电喇叭不响或气喇叭不响

原因分析：

1、保险丝断或保险丝盒的线束接触不良；

2、组合开关线束插头脱落或方向盘喇叭炭刷接触不良；

3、气喇叭电磁阀气路不畅或电磁阀损坏；

4、电气喇叭转换开关线束插头脱落；

5、喇叭继电器损坏或线束接头脱落。

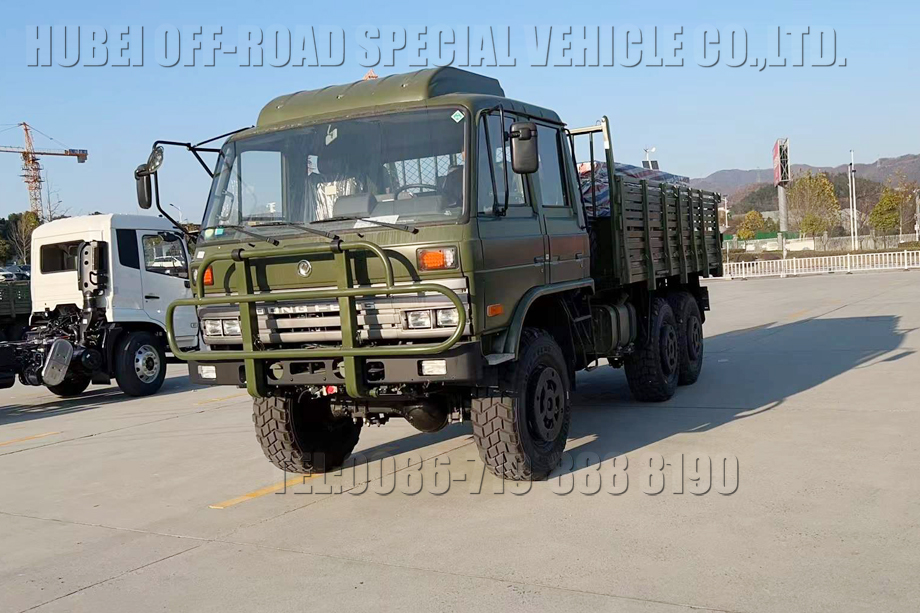

EQ2102N整车

排除方法：

1、检査保险丝是否烧断和线束的接触情况；

2、检査喇叭继电器的线束是否脱落和继电器是否损坏；

3、用试灯检査组合开关上的炭刷是否有电和组合开关的线束接触情况（包括喇叭按钮接线）；

4、若上述检査未能解决故障，需检査喇叭转换开关上的线束接触情况和开关的工作情况；

5、检査气喇叭电磁阀的电喇叭的接线头是否有电；

6、检査气喇叭电磁阀的工作情况。

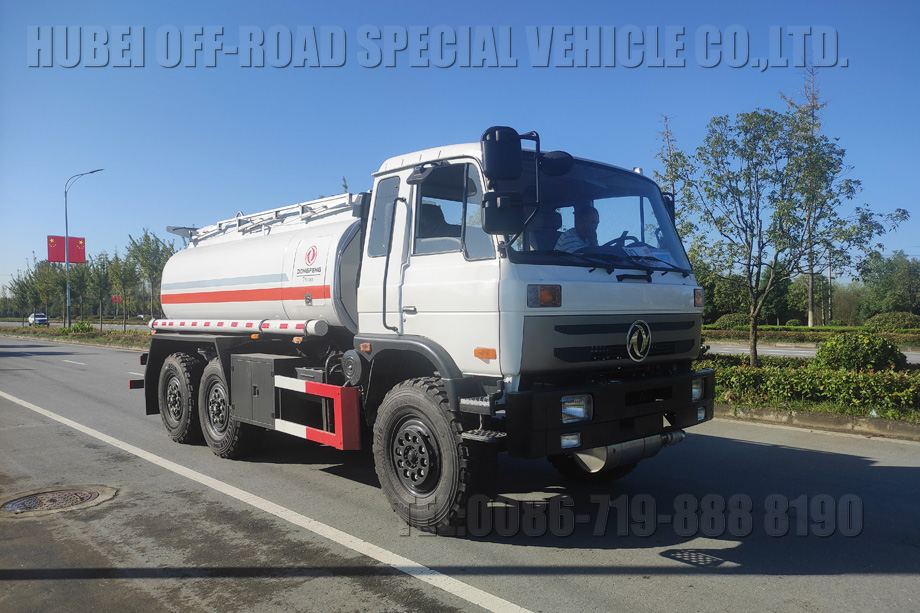

EQ2102N改装加运油车

三十五、喇叭长响

原因分析：

1、组合开关上的喇叭电刷搭铁；

2、喇叭继电器内部触点粘连；

3、气喇叭电磁阀坏。

排除方法：

1、将组合开关上的线束拔下来，査看喇叭是否响；若不响，说明喇叭电刷搭铁；

2、检査喇叭继电器内部是否有触点粘连现象；

3、若电喇叭工作良好，而气喇叭常响，说明气喇叭电磁阀坏。

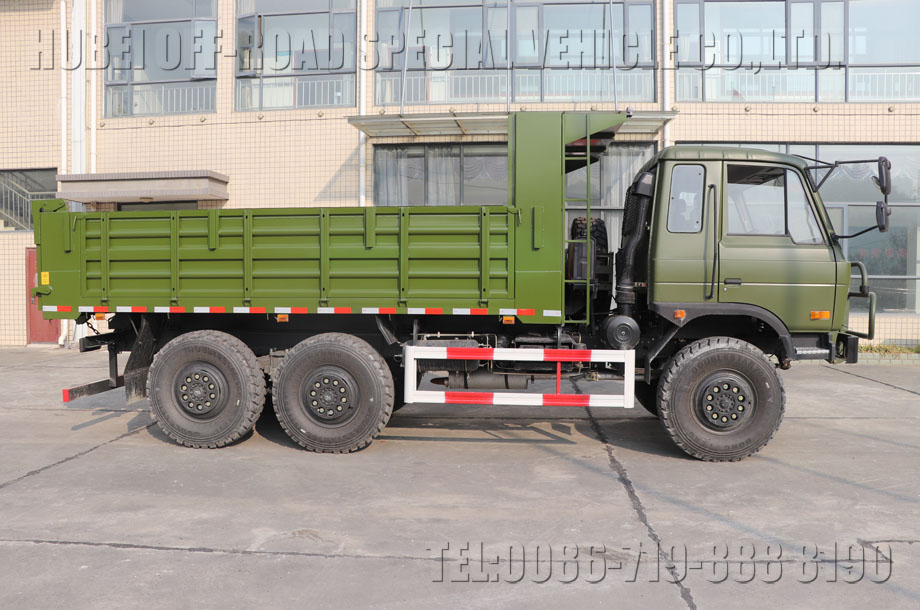

EQ2102G自卸汽车

三十六、无高档指示灯，但车能行走

原因分析：

1、驾驶室前围右边线束接头脱落；

2、指示灯灯泡坏；

3、分动箱高低档操纵气缸电磁阀线束接头脱焊。

排除方法：

1、检査驾驶室前围右边线束接头是否脱焊；

2、用试灯检査驾驶室右边线束高档指示灯线接头是否有电；若有电，说明指示灯灯泡烧坏，若无电，说明是分动箱高低档操纵气缸电磁阀线接头脱焊或线接头接触不良。

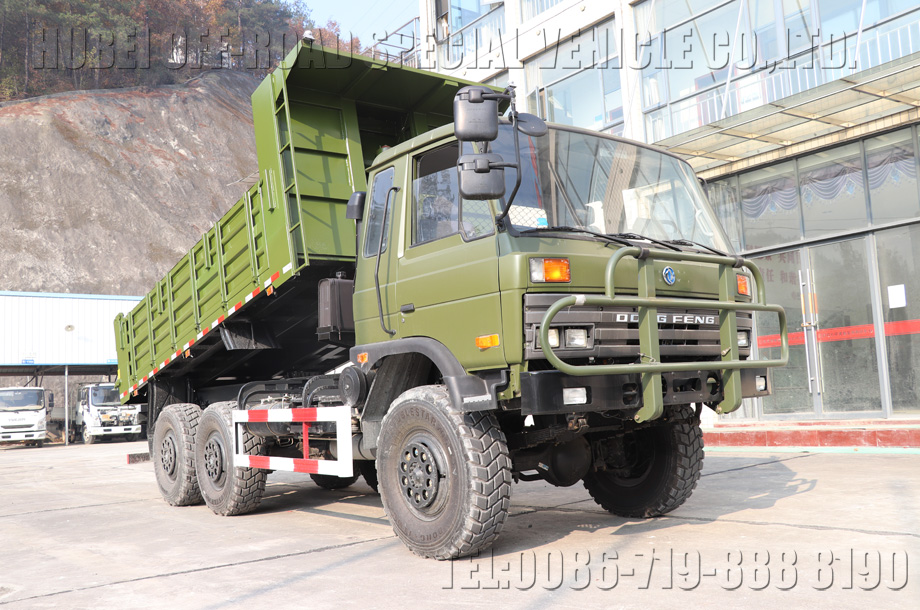

EQ2102G自卸汽车

本文转载自：东风载重车公司重型车厂-《军用东风越野车调整与维护手册》
