东风 EQ2102系列用户手册越野车 - 结构和操作 - 拖车是连接的操作

汽车连接操作

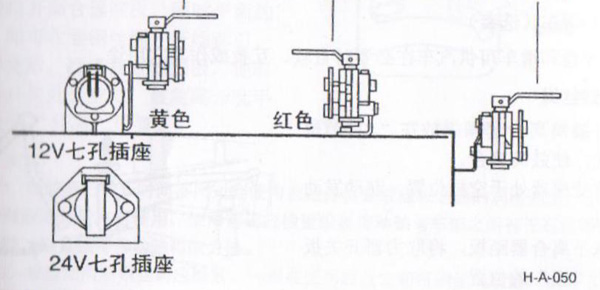

EQ2102，EQ2102G拖车制动连接装置安装在框架的后束上，并且其布置在Visual -A-050中示出。

双管转移制作（控制连接器）双管充气制作（供应源连接器连接器）单匝偏移系统（自动动态开关）

1.拖车连接操作应在平板上执行，将手控制阀转到锁定位置，弹簧制动气体室在正常状态位置打开（参见第22页）并用三角形垫插上轮子。

2.调整拖车的牵引环的高度等于牵引钩的高度。

3，拿起牵引钩和牵引环。

4，将拖车的电缆连接器连接到拖拉机插座。

5.将跨越软管接头连接到拖拉机的输出接头。

笔记：

1.无法收到软管接头。

2.连接到旧炮兵（单循环制动）时，请在附件中使用拖车连接连接器更换旧炮兵上的原始连接器。

6.在拉动引线之前分离是H周围的。

7.启动发动机以将气体管中的空气压力提高到预定压力。

8.放宽手控制阀以缓解火车。

9.步骤在制动踏板上，以确认驾驶员的驾驶员是否正常工作。

10.确认驾驶员是否正常工作。

拖车分离操作

1.将驻车制动手柄滚动到锁定位置，并带有三角形垫拖车。

2.关闭制动分离开关。

3.卸下电源传输电缆和软管。软管被拆卸后，拖车自动制动。

4，打开牵引钩，从牵引钩抬起牵引环。让拖拉机徐旭向前移动并与拖车分开。

本文从以下产品转载：东风汽车 - \\“东风 EQ2102 / 2102G系列越野电机用户手册\\”
