东风越野车电气设备常见故障及排除-EQ2102电路常见故障与排除（六）

十二、发动机转速表不工作或失准

原因分析：

1、转速表损坏；

2、 线路接触不良;

3、 转速传感器调整不当;

4、 转速传感器损坏;

EQ2102GJ

排除方法∶

1、先拆下转速表传感器，将其前端对准钢铁件，试试是否有磁性吸引力。

若有磁性就说明传感器是完好的;若无磁性，说明传感器已失去作用需更换;装配新的转速传感器时，先将其用手拧紧，使其前端与飞轮齿相接触后，再退回 1/2~3/4 圈用锁紧螺母锁紧即可;

2、 检查驾驶室前围线束是否存在接触不良的现象;3、 若转速表还是不工作，应考虑更换转速表总成。

EQ2102GJ展示

十三、水温表工作异常

原因分析∶

1、驾驶室前围线束插头接触不良;

2、水温表感应传感器插头脱落;

3、水温表损坏;

4、 仪表盘上的水温表热敏电阻断路;

5、 仪表盘上的线束插头接触不良;

6、水温表传感器线头中间断路。

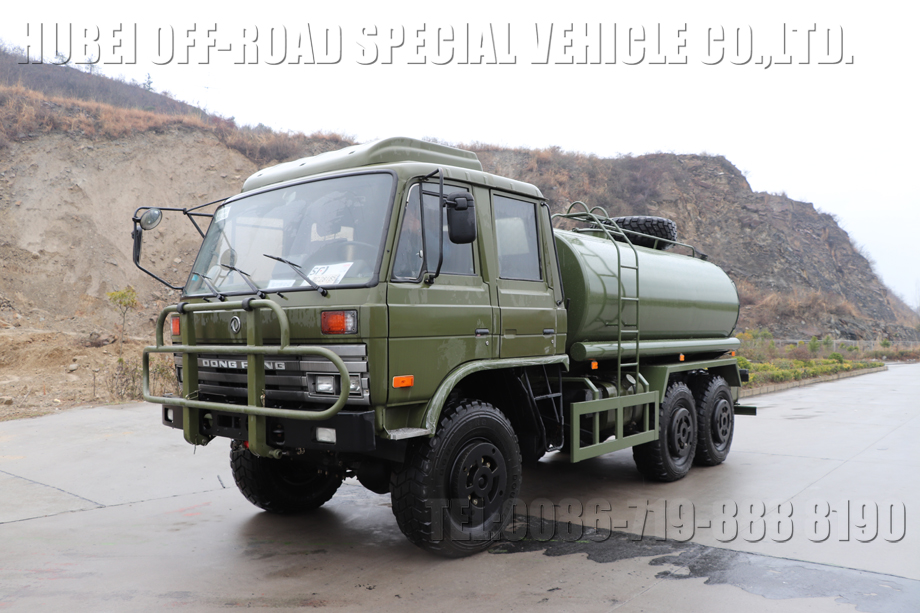

EQ2101改水罐车

排除方法∶

1、 先查看水温传感器插头线是否脱落，顺便检查该插头是否插错;

2、 检查驾驶室前围线束是否存在接触不良现象;

3、 检查仪表盘水温表的热敏电阻是否脱焊，造成断路;

4、 检查仪表盘上的线束插头是否接触不良和电路板是否有折断现象;

5、若以上检查都无问题，水温表工作仍不正常，应考虑水温表已损坏，需更换;6、 用试灯检查水温传感器线头，若试灯不亮，说明该线头已断。

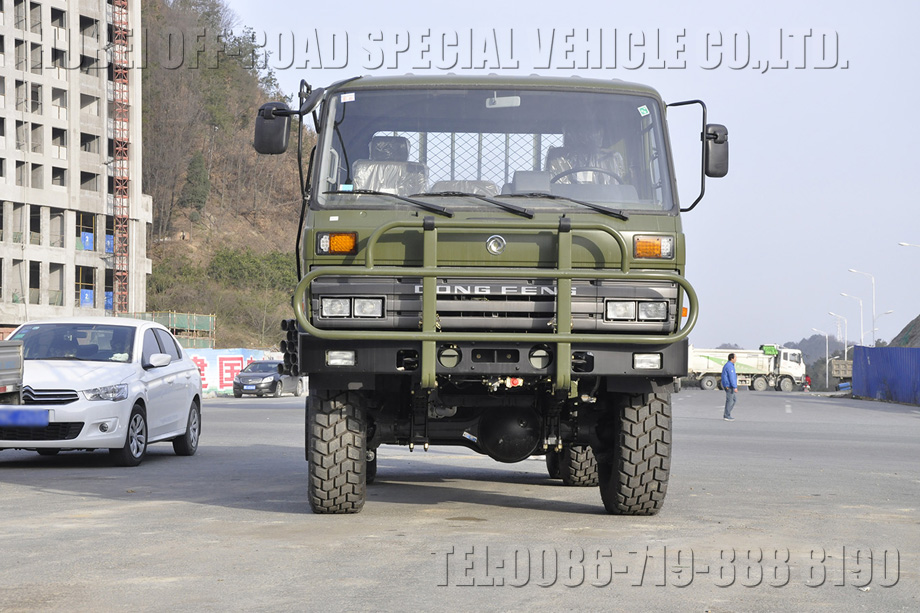

EQ2102正面

十四、暖风无一、二、三档

原因分析∶

1、 暖风电阻线未接好;

2、暖风电阻电源线未接好;

3、暖风电阻丝断。

排除方法∶

1、 检查暖风电阻线束是否接触不良;

2、 用试灯测量电阻是否断路;

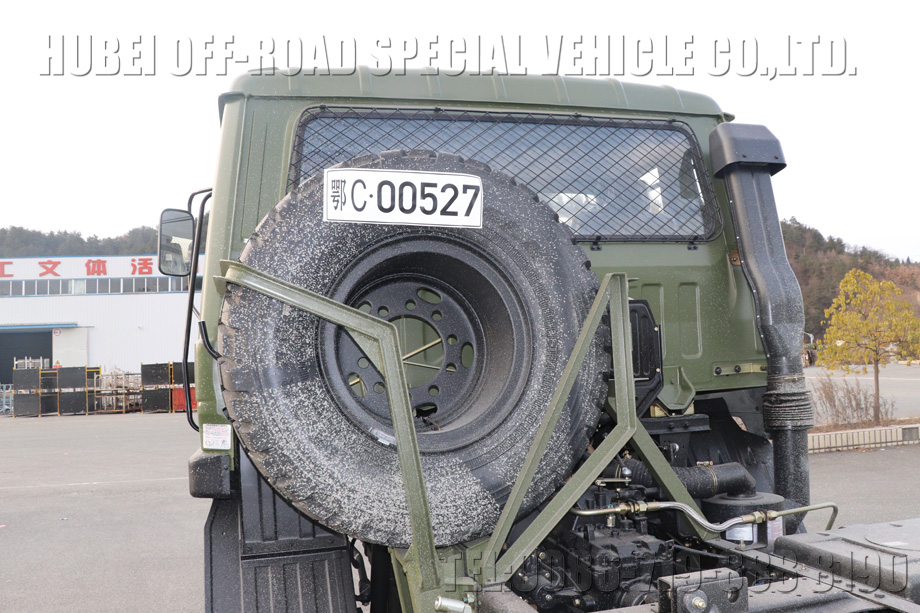

EQ2102G备胎架展示

本文转载自：东风载重车公司重型车厂-军用东风越野车调整与维护手册
