东风越野车电气设备常见故障及排除-EQ2102电路常见故障与排除（十一）

二十六、驾驶室灯一档不亮二档亮

原因分析：

1、左、右门灯开关线不亮；

2、左、右门灯开关坏；

3、驾驶室前围右边线束与顶灯线束插头解除不良

排除方法：

1、先检查驾驶室前围右边线束与顶灯线束插头是否接触不良；

2、检查驾驶室左、右门灯线束接头是否接好；

3、检查驾驶室左、右门灯是否搭铁不良或已损坏若有则修复或更换。

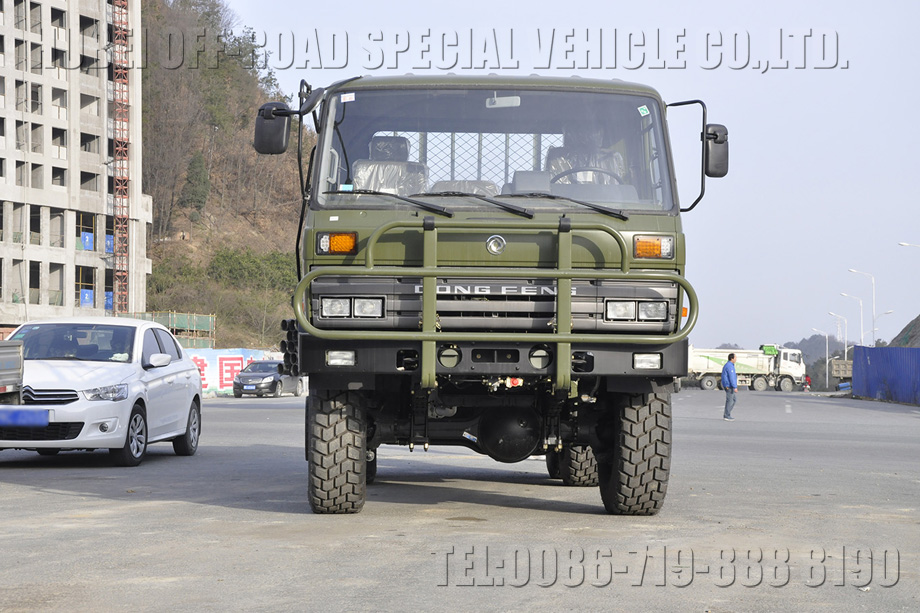

EQ2102正面展示

二十七、驾驶室顶灯一档亮二档不亮

原因分析：

1、顶灯开关接触不良；

2、顶灯灯座搭铁不良；

3、驾驶室前围线束插头脱落；

4、顶灯开关卡死

排除方法：

1、检查驾驶室前围右边线束插头是否脱落；

2、检査顶灯灯座的搭铁螺丝是否装好；

3、检査顶灯开关上的触点接触情况以及开关是否卡死。

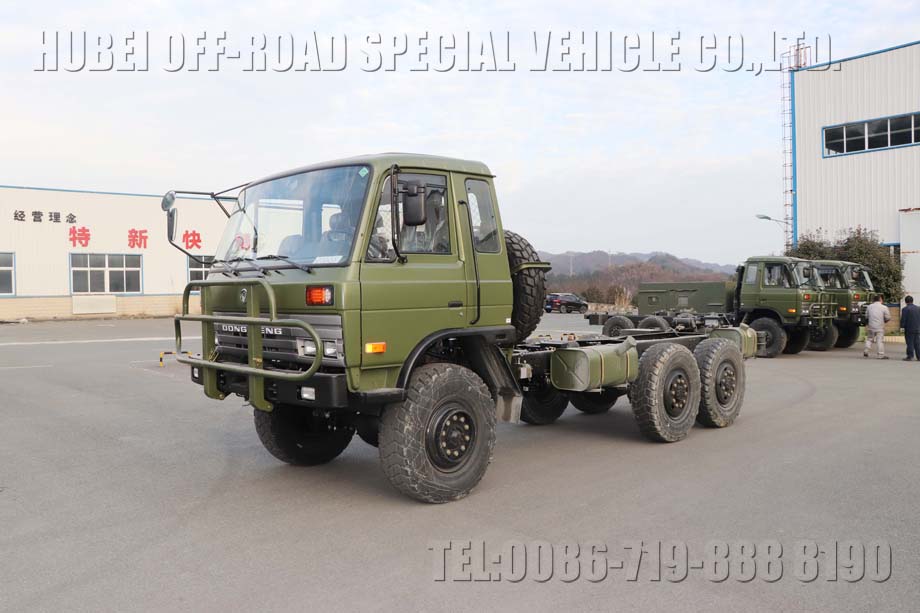

EQ2102G底盘展示

二十八、驾驶室顶灯一、二档均不亮

原因分析：

1、保险丝断或保险丝盒线束插头接触不良；

2、顶灯灯泡坏。

排除方法：

1、用试灯测量驾驶室右边的顶灯线束是否有电，若无电，则说明保险丝断或保险丝盒线插头接触不良；

2、检査顶灯灯泡是否烧断。

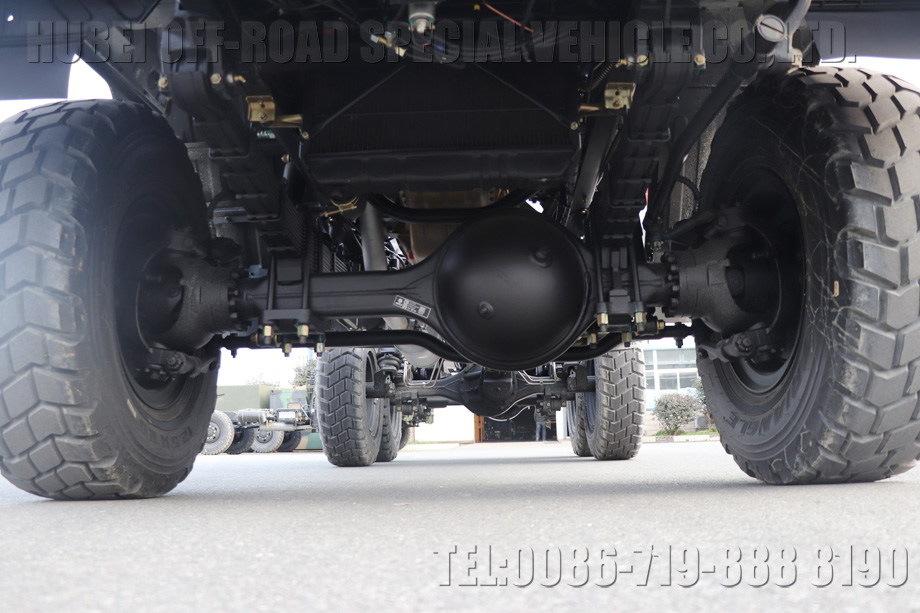

EQ2102G车桥

二十九、转向信号灯和警报灯不亮

原因分析：

1、保险丝断或保险丝盒线束插头接触不良；

2、闪光继电器坏；

3、警报闪光继电器坏；

4、转向灯开关坏或线束接触不良；

5、警报灯开关坏或内部接触不良。

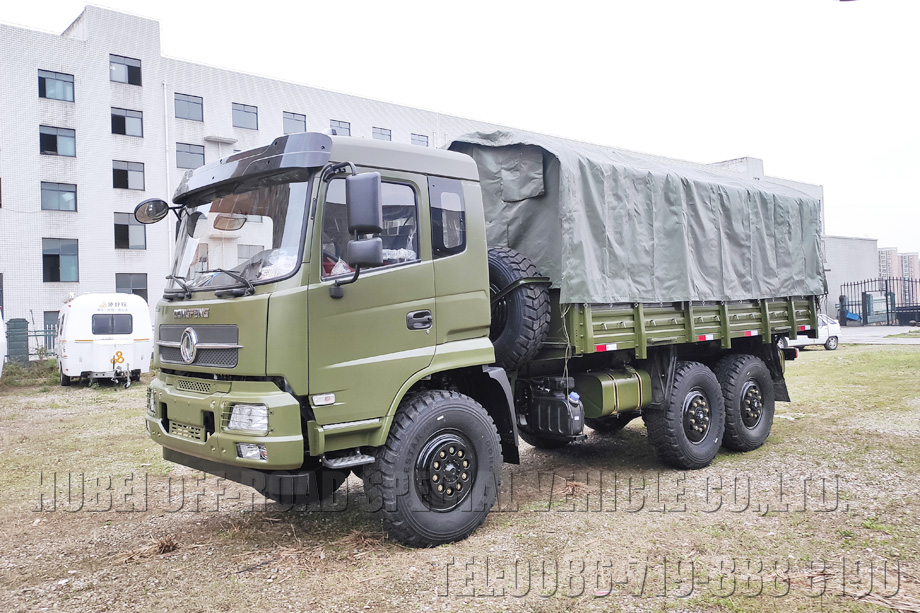

天锦EQ2102整车

排除方法：

1、检査保险丝盒线束接头的接插件接触情况；

2、检査转向闪光继电器是否损坏，用试灯检査闪光继电器上的两根线都应有电，如果其中一根没有电，说明继电器已损坏，需更换；

3、检査警报闪光继电器是否损坏，检査方法同上；

4、如果闪光继电器无故障，则检査转向灯开关和警报灯开关的工作状况是否良好；

5、检査线束接插件的接触是否良好。

本文转载自：东风载重车重型车厂-《军用东风越野车调整与维护手册》
