东风162防护型突击车-操作部件-仪表

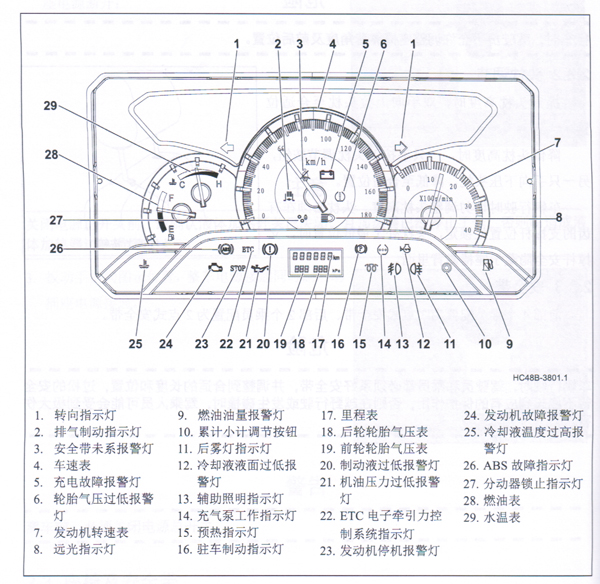

仪表

1. 转向指示灯	9. 燃油油量报警灯	17. 里程表	25. 冷却液温度过高报警灯
2. 排气制动指示灯	10. 累计小计调节按钮	18. 后轮轮胎气压表	26. ABS 故障指示灯
3. 安全带未系报警灯	11. 后雾灯指示灯	19. 前轮轮胎气压表	27. 分动器锁止指示灯
4. 车速表	12. 冷却液液面过低报警灯	20. 制动液	28. 燃油表
5. 充电故障报警灯	13. 辅助照明指示灯	21. 机油压力过低报警灯	29. 水温表
6. 轮胎气压过低报警灯	14. 充气泵工作指示灯	22. ETC电子牵引控制系统指示灯
7. 发动机转速表	15. 预热指示灯	23. 发动机停机报警灯
8. 远光指示灯	16. 驻车制动指示灯	24. 发动机故障报警灯

车速表

       车速表的指针指示车辆行驶速度

发动机转速表

       转速表指针指示发动机每分钟的转速

累计小计调节按钮

       当按钮按住小于0.8s时，切换累计、小计里程显示；在小计状态下，当按钮按住大于2.8s时，小计清零。

轮胎气压表

       分别显示前后轮胎气压。

里程表

       显示车辆行驶里程数，可用累计小计调节按钮进行切换。

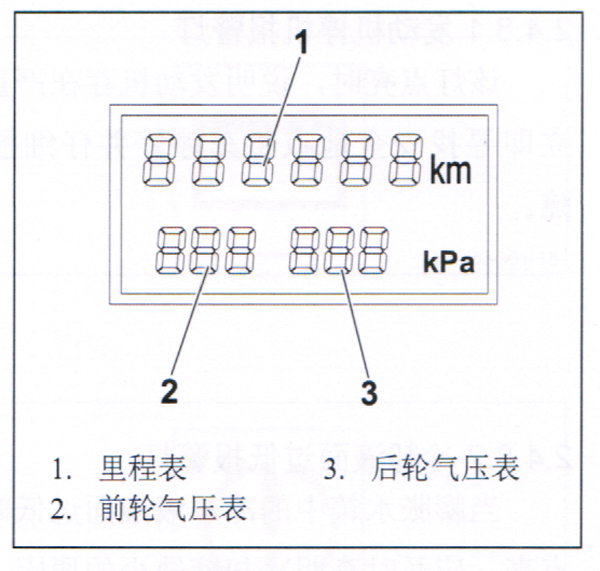

1. 里程表   2. 前轮气压表   3. 后轮气压表




燃油表

       当钥匙开关于ON位置时，燃油表开始指示燃油箱内燃油量。

       当油箱转换开关位于前油箱位置时，燃油表指示前油箱油量；位于后油箱位置时，指示后油箱油量。

水温表

       该表用来指示发动机冷却液温度。

       当钥匙开关位于ON位置时，水温表开始显示发动机冷却液温度。指针正常情况下应指在仪表中间附近。当车辆长时间行驶，水温没有升高或当指针指到红色区域后立即停车进行检查。

警告

      如果指针到红色区域或水温过高报警灯亮起时， 应立即停车进行检查，排除故障后才能继续行驶。

报警指示灯

       当钥匙拧到ON档时，“燃油”，“水温”，“油压”，“安全带”，“发动机故障”，“STOP”，“预热”，报警灯自检，很快熄灭；只有机油警报灯、充电故障灯、驻车制动灯亮起，启动后只有驻车制动灯亮，放下驻车制动手柄，驻车制动灯熄灭。

警告

      行车时，当红色报警灯亮起时，表明车辆存在严重故障，会影响行车安全，必须尽快停车检查，排除故障后才能继续行驶。

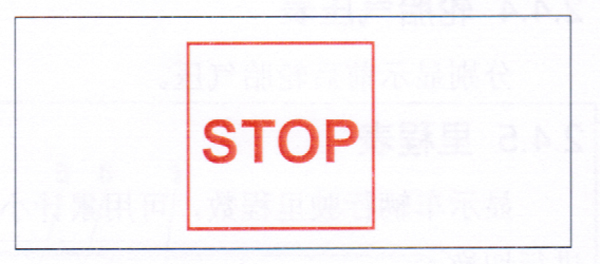

发动机停机报警灯

      该灯点亮时，说明发动机存在严重故障，应立即寻找安全地点将车停好并仔细检查排查故障。

冷却液面低过报警灯

       当膨胀水箱中的冷却液液面过低时，报警灯点亮。应及时查明冷却液缺少的原因。

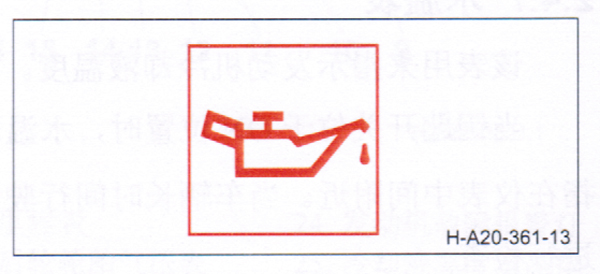

机油压力过低报警灯

       当钥匙位于ON挡时，该灯亮起。挡发动机正常运转后该灯熄灭。在发动机正常运转后该灯熄灭。在发动机运转过程中，当机油压力异常下降时，该灯就点亮报警，请立即停车进行检查。

冷却液温度过高报警灯

       当发动机冷却液温度超过正常值时，报警灯点亮，请立即停车进行检查。

安全带未系报警灯

       当驾驶员安全带没有系上时，该灯点亮。

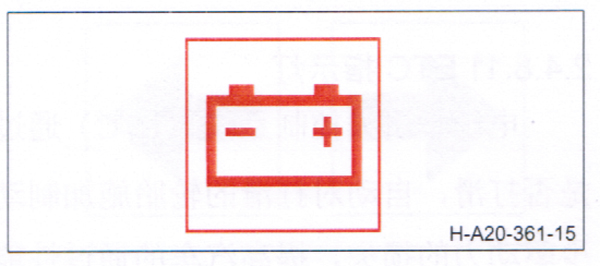

充电故障报警灯

       发动机正常运转时，此灯应该是熄灭的，若此灯点亮，应立即停车检查。

轮胎气压过低报警灯

       充气过程中，当轮胎充气管路气压低于约150kPa时，报警指示灯亮，请及时进行检查。

警告

如果仪表中的红色警报灯亮起，表明车辆出现严重故障，会影响行车安全，应立即停车检查相关系统有无异常，并及时解决。

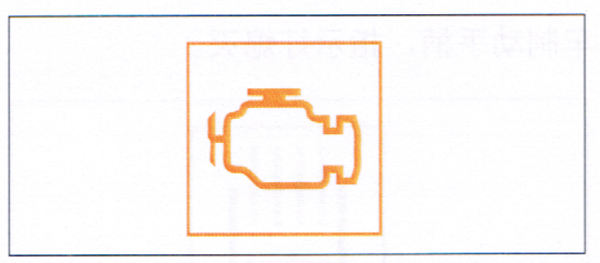

发动机故障报警灯

       当发动机有一般故障时，该灯点亮，应尽快进行检查。

       该灯亮起时，发动机可能会处于"跛行" 状态，控制单元会限制发动机功率或转速。此时仍可行驶，但应尽快进行检查、修理。

燃油油量报警灯

       当燃油箱内燃油页面过低时，报警灯点亮。请尽快添加燃油。

ABS报警指示灯

       当钥匙从OFF档拧到ON档时，ABS指示灯亮自检，正常情况下3s后熄灭。如果ABS系统无故障，车辆熄火之前指示灯不再亮起；如果ABS系统检测出有故障，指示灯将保持常亮。

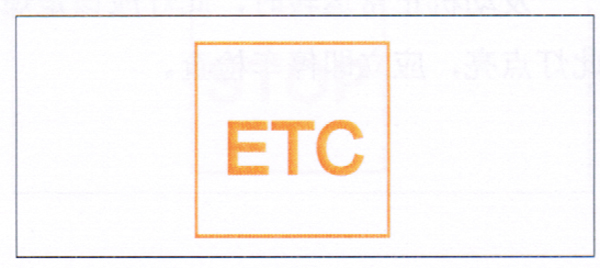

ETC指示灯

      电子牵引力控制系统（ETC）通过检测车轮是否打滑，自动对打滑的轮胎施加动力，以减少驱动力的损失，提高汽车的通过性能。

      当电子牵引力控制系统（ETC）起作用时，该灯闪亮。当ETC出现故障或被手动关闭后，指示灯长亮。

预热指示灯

       当该灯点亮时，发动机处于缸体预热状态，应等待预热指标灯熄灭后，立即启动发动机。

       有关寒区起动的操作要求请参考低温起动发动机。

驻车制动指示灯

      拉起驻车制动手柄时，指示灯点亮，放下驻车制动手柄，指示灯熄灭。

后雾灯指示灯

       当后雾灯开关打开时，该灯点亮。

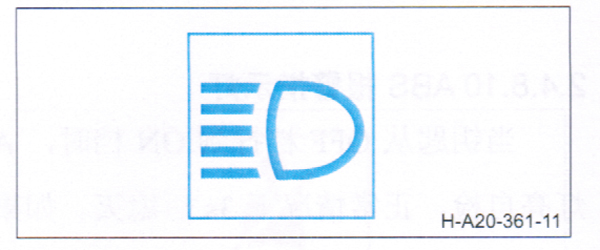

远光灯指示灯

       当车辆前照灯使用远光灯时，该灯点亮。

转向信号灯

      该灯用以指示转向灯的工作情况。

      打开危险警报开关时，左右转向指示灯开始同时闪烁。

充气泵工作指示灯

       当中央充放气系统的轮胎充气泵工作时，指示灯亮起。

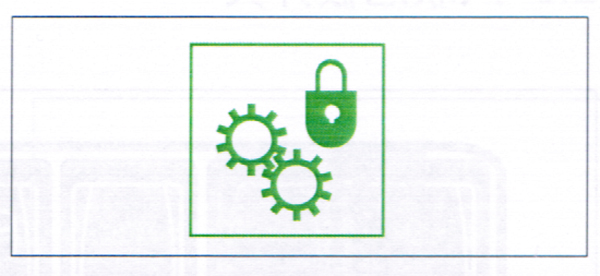

分动器锁止指示灯

      当分动器档位挂到HL档（高档锁止）或L档（低档）时，指示灯点亮。

      当换到HL档（高档锁止）或L档（低档）时，应等指示灯亮起后再进行下一步的操作。

排气制动指示灯

       当排气制动工作时，指示灯点亮。

       排气制动使用方法请参见“下长坡制动”中的说明。

                                                                                                                                                                                                                                                                                                      本文转自：东风越野专用车-《CSK162防护型突击车使用维护说明书（试行）》
