QLZ04式35mm自动榴弹发射器的安装与操作
04式适配上架的安装
04式适配上架是在部队列装的04式标准上架的基础上加装限位块而成，连接方式、操作方式与定型产品完全一致，默认为左供弹。04式适配上架通过带手柄的连接箍同已固定于枪塔总成上的转接座部件连接。
带手柄的连接箍 2. 限位块 3. 04式适配上架 4. 弹箱挂框板 5. 转接座部件
04式发射器身的安装与解脱
先将04式发射器下方挂钩斜挂于上架耳轴上并后拉到位，再将武器下压，挤开04式架座锁扣，下压到位后锁扣复位将武器固定。解脱反之，先将锁扣拉开，再将武器向上旋开一定角度，使脱离锁扣，然后将武器向前下方推，是武器挂钩脱离耳轴，再向上提武器，即可解脱。
注：89式机枪适配上架挂于灯塔左侧的适配器挂座上的操作方法完全一致。

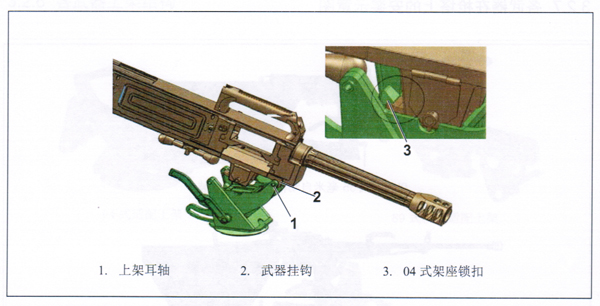

上架耳轴 2. 武器挂钩 3. 04式架座锁扣
04式弹箱安装及取下
先将弹箱挂在04式上架弹箱挂框板上，再将弹箱下压挤开弹箱锁扣即可完成弹箱安装，需要去下弹箱时，按住弹箱锁扣，再以上述相反步骤即可取下弹箱。

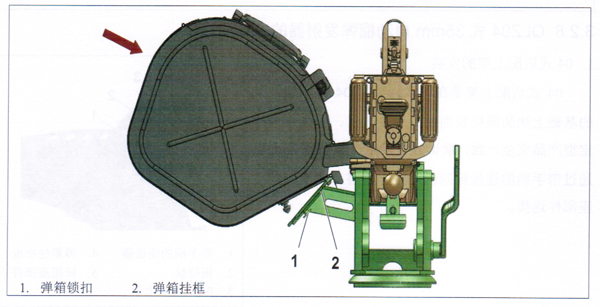

油箱锁扣 2. 弹箱挂框
04式发射器高低射角的调整
松开高低紧定手柄，可以进行高、低射角的调整，调整到位后，将高低紧定手柄下压锁紧（注：89式重机枪的高低射角调整方法均一致）。

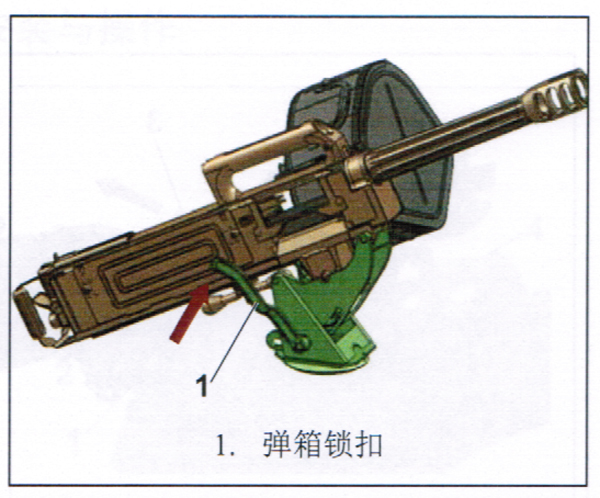

弹箱锁扣

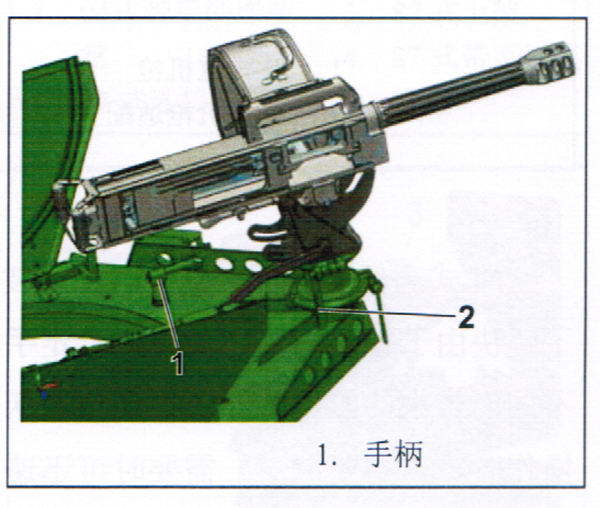

04式发射器方向射界调整
小角度的方向射界调整时，逆时钟扳动方向紧定手柄使稍松开连接箍，调整方向射界，到位后反向锁紧；大角度的方向射界调整由枪塔总成旋转完成，可参照枪塔的旋转与锁定。
手柄
89式重机枪的安装与操作
89式机枪适配上架的安装
89式重机枪通过其89式机枪适配上架与04式适配上架相连，89式机枪适配上架与04式发射器身的安装接口尺寸保持一致，安装方式与04式发射器身的安装方式相同，因此89式重机枪的方向和高低射角调整均与04式发射器的调整完全一样。

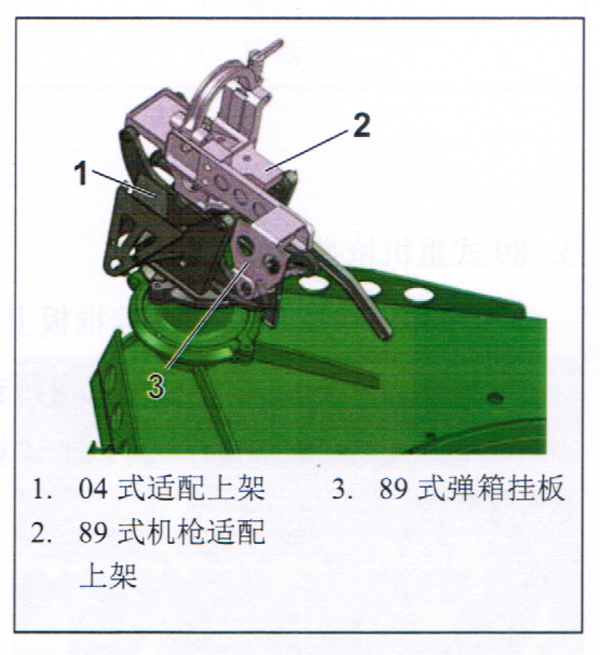

04式适配上架 2. 89式机枪适配上架 3. 89式弹箱挂板
89式重机枪枪身的安装
将89式机枪适配上架上的锁箍打开，把枪身下压卡入限位块并到位，盖上锁箍，拧动锁紧柄锁紧即可。反之可解脱。

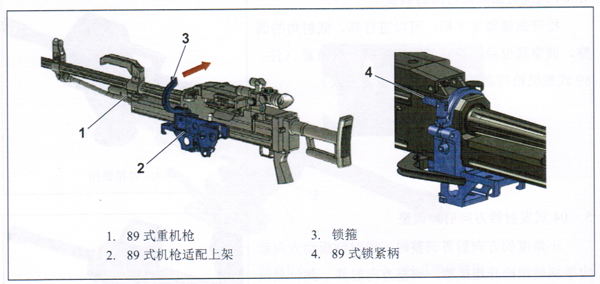

89式重机枪 2. 89式机枪适配上架 3. 锁箍 4. 89式锁紧柄

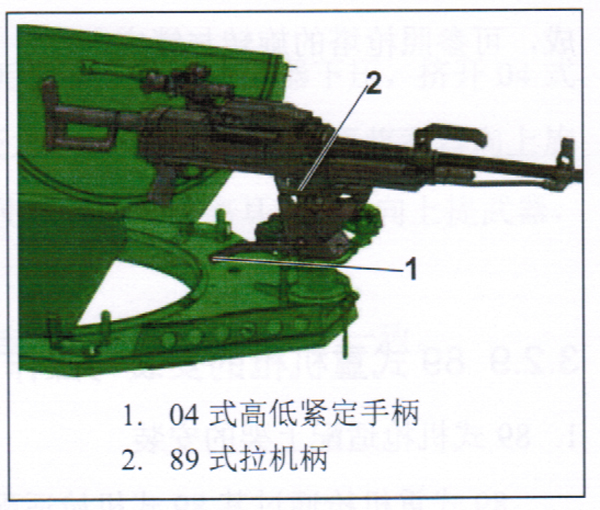

04式高低紧定手柄为快拆、快装结构。一是为了解决由于每套04式上架高低紧定手柄锁紧时方位不同而带来的操作不便，二是当手柄影响其它部分操作时，可将其取下，需要时可迅速、便捷的安装上。因此，在需要时可将其任意改变安装防伪或将其取下是符合使用要求的。
04式高低紧定手柄 2. 89式拉机柄

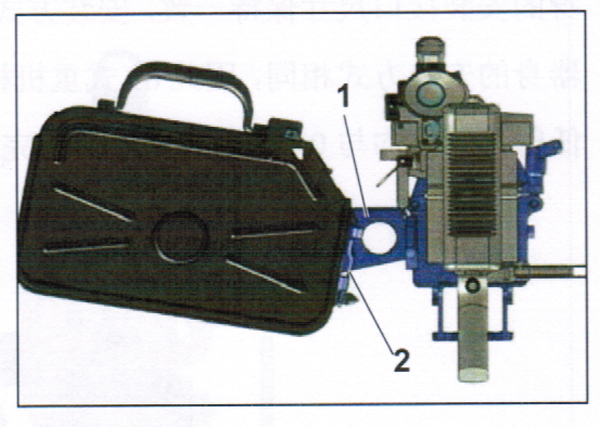

89式重机枪弹箱的安装
先将弹箱挂在89式架座挂框板上，再将弹箱下压挤开弹箱时，按住弹箱锁扣，再以上述相反步骤即可取下弹箱。
QLZ87式35mm自动榴弹发射器的安装与操作
87式适配上架是在部队已列装使用的标准的87式上架下加装87式转接座（注：安装时朝后悬挂）组合而成，通过标准的04式带手柄连接箍将其锁紧在枪塔总成上，方向射界调整时，只需松开上部的87式带手柄连接箍。

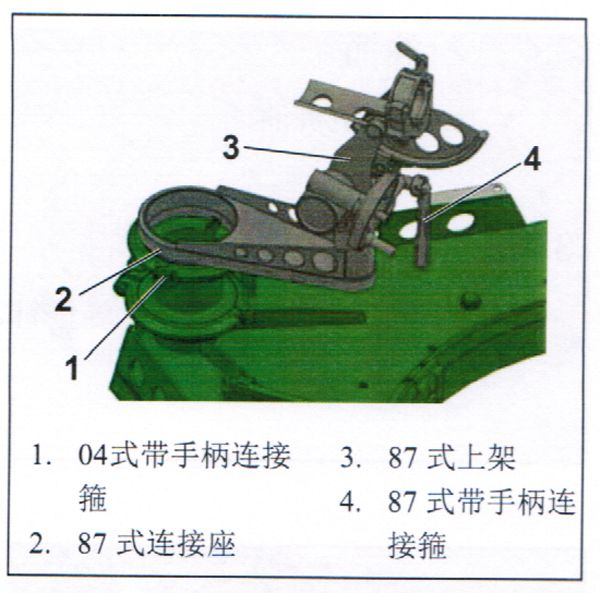

04式带手柄连接箍 2. 87式连接座 3. 87式上架 4. 87式带手柄连接箍
87式发射器身的使用与维护
87式适配上架上部为标准的87式上架，因此，87式枪身、弹鼓的连接方式、射界调整、使用与维护等均与QLZ87式35mm自动榴弹发射器定型产品完全一致。

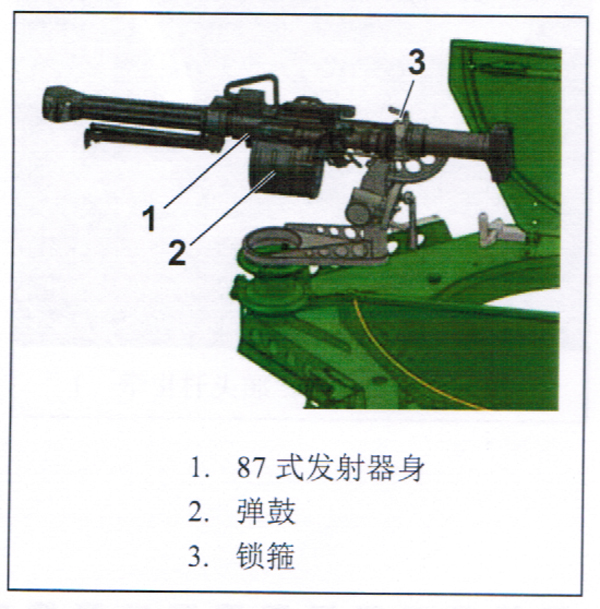

87式发射器身 2. 弹鼓 3. 锁箍
本文转自：东风越野专用车-《CSK162防护型突击车使用维护说明书（试行）》
