牵引、系固装置

挂车插座

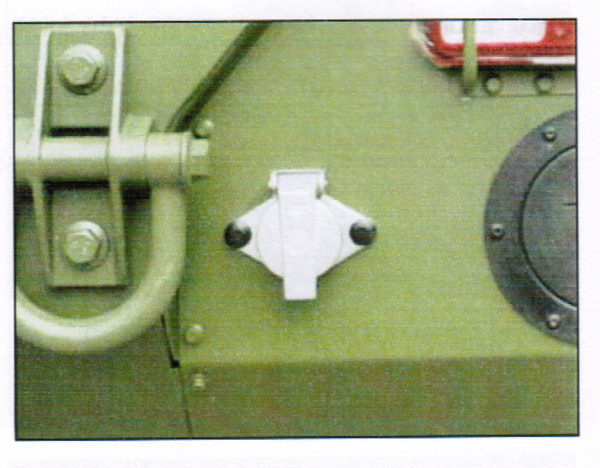

       车后设有一个24V的挂车插座，用于向挂车提供行车灯光信号。

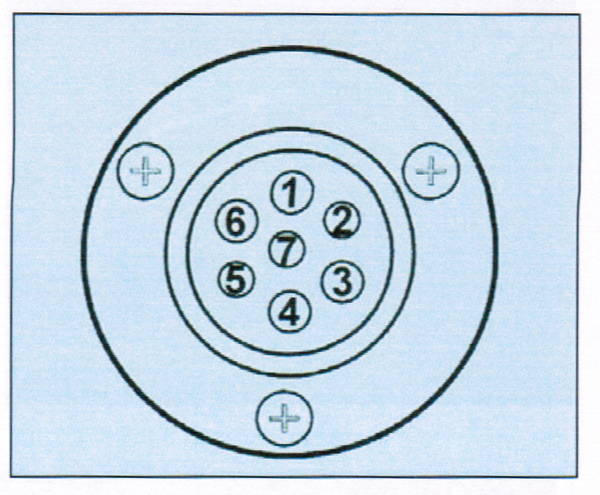

挂车插座线号、颜色及功能如下：

1. 黑色：公用回路

2. 灰色：左位置灯，示廊灯

3. 绿色：左转向信号灯

4. 红色：制动灯

5. 棕色：右转向信号灯

6. 灰色：位置灯、示廊灯

7. 倒车灯

后牵引钩

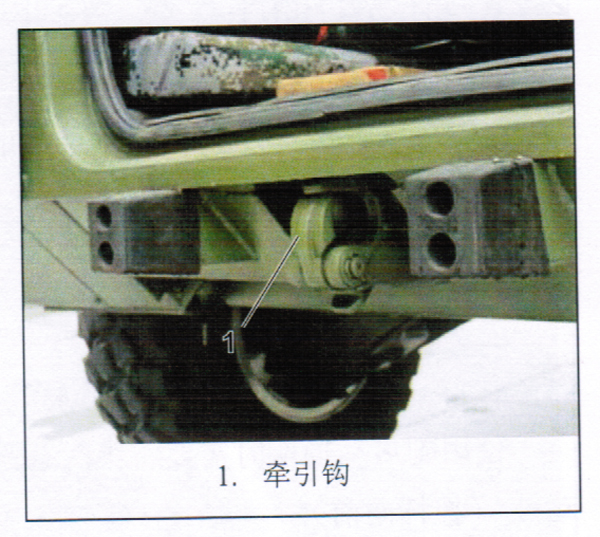

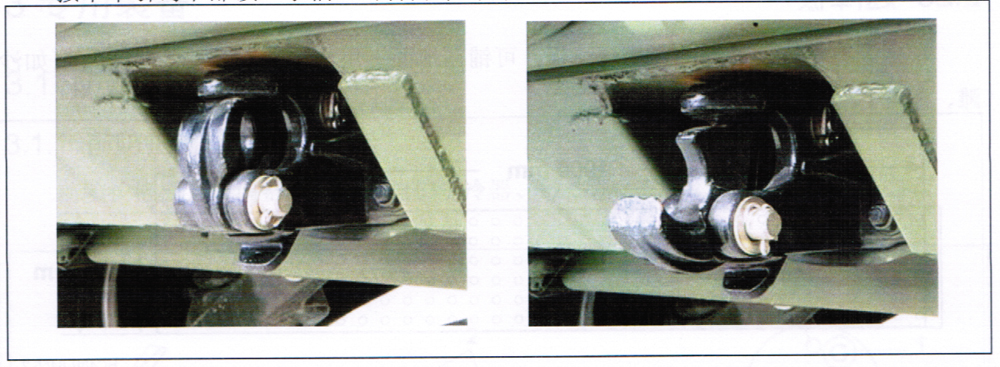

       位于车辆后部。用于牵引挂车或失去动力的车辆。

1. 牵引钩

注意

车辆最大可牵引2000kg的带有惯性制动功能的挂车。

走合期（1500km）内不允许牵引挂车。

系留系固点

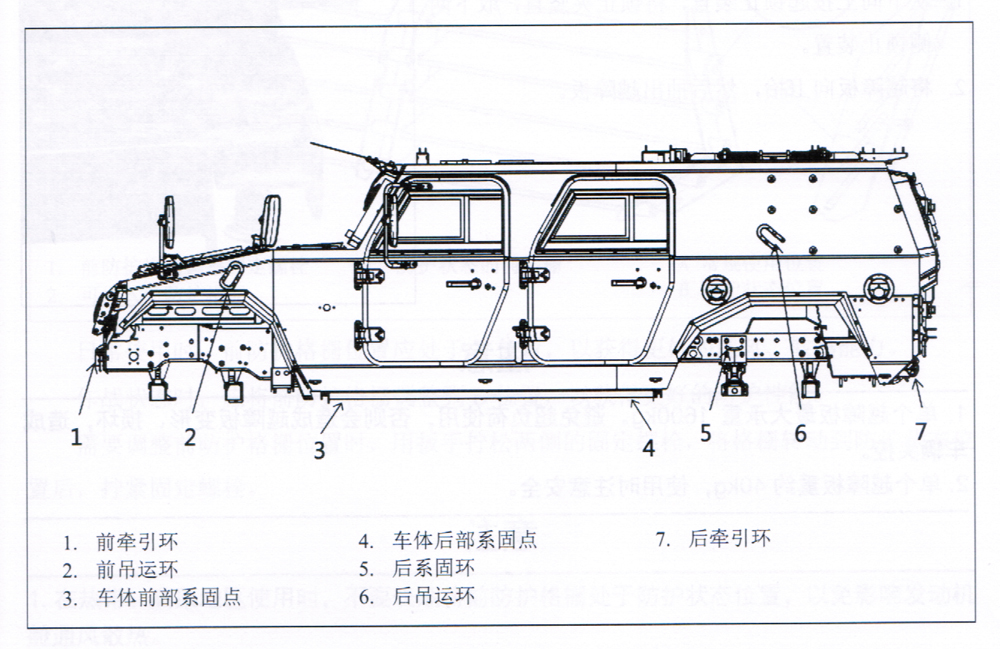

1. 前牵引环  2. 前吊运环   3. 车体前部系固点   4. 车体后部系固点   5. 后系固环   6. 后吊运环  7. 后牵引环

越障板

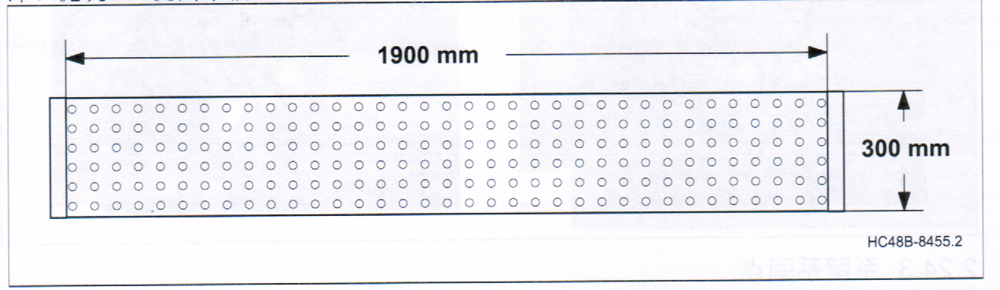

       车上配有和方便拆卸的两块越障板，可铺在地面上用于越沟、通过松软路面（如沙滩、泥坑），提高车辆通过能力。

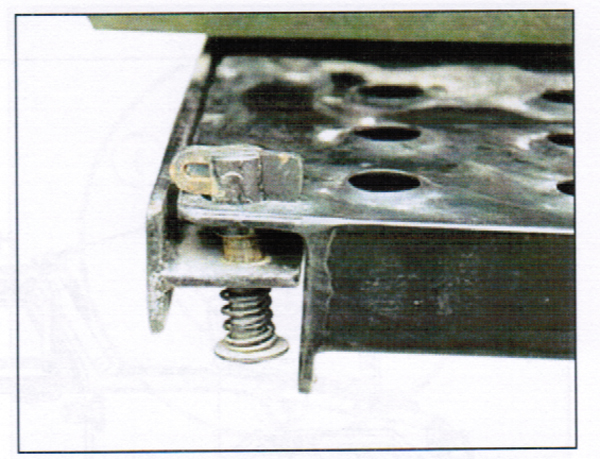

1. 从下向上按起锁止装置，将锁止夹竖直，取下两侧锁止装置。

2. 将越障板向上抬，然后抽出越障板。

注意

1. 单个越障板最大承重1600kg。避免超负荷使用，否则会造成越障板变形、损坏，造成车辆失控。

2. 单个越障板重约40kg，使用时注意安全。
