东风EQ2102系列越野汽车使用手册-结构与操作-仪表盘

仪表盘

1、机油压力表（参见第5 页） 2、燃油表（参见第6页） 3、水温表（参见第 6 页） 4、发动机转速表（参见第6页） 5、车速里程表（参见第7页） 6、制动气压表与电压表（参见第7页） 7、控制而板及风口（参见第 25 页）  8、操纵开关（参见第 11页） 9、警报与指示灯（参见第8页）

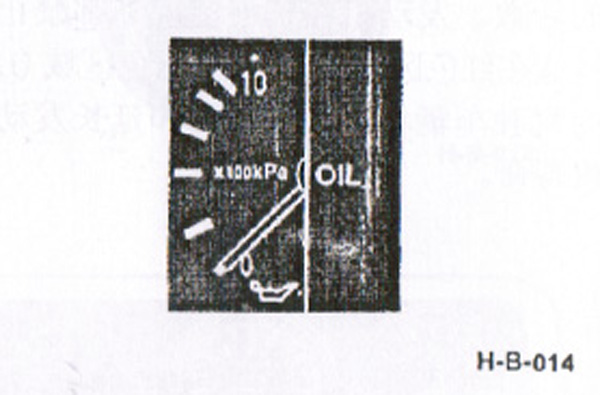

机油压力表

机油压力表指示发动机润滑系统的油压。当润滑油温度比较低时，机油压力表显示的油压比正常温度下的油压要高。正常范围在第 2 至3格之间。

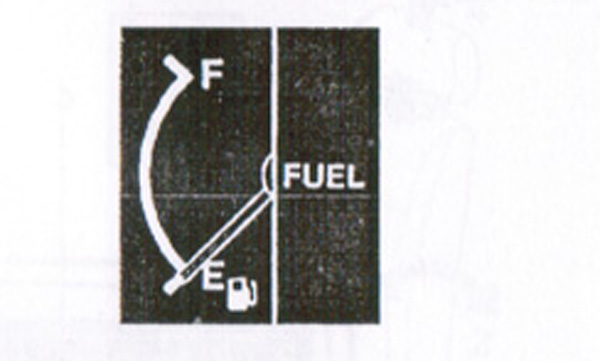

燃油表

燃油表是用来指示燃油箱存油量的多少。当钥匙开关处于 ON 的位置时，该表就起作用。刻度盘上标志F

表示燃油箱装满，E 表示燃油箱的油料用尽。当指示接近E时应尽早加注清洁的燃油。

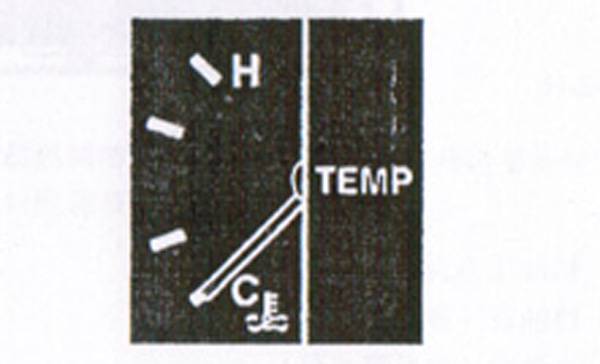

水温表

该表是用来指示发动机冷却液的温度。当钥匙开关位于ON位置时，该表就起作用。刻度盘上标志C表示低温，H表示高温。理想的温度是指针在中间的两刻线之间。

发动机转速表

转速表的指针指示发动机每分钟的转数。发动机在任何情况下都禁止转速在红色区域（2） 内，在绿色区域（1）内驾驶车辆将会节省燃油和延长发动机寿命。

1. 绿色区域    2. 红色区域

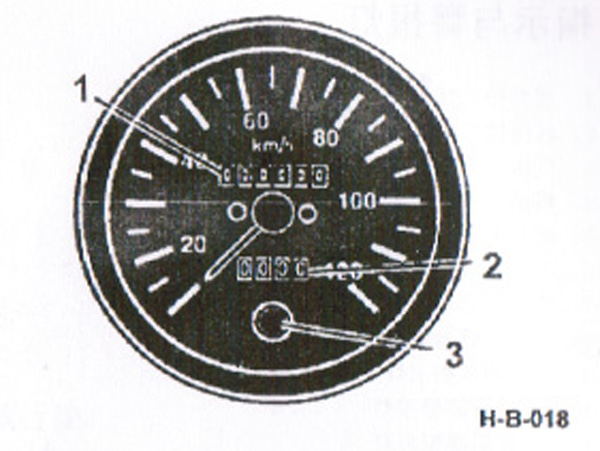

车速里程表

车速里程表包括车速表（单位为km/h）和里程表（单位为km）。

车速表的指针指示车辆行驶速度。总里程表显示您的车辆已运行的总里程数，别忘记按里程保养您的车辆。

短距离里程表便于您记录某次行驶的距离。将复位按钮按下，显示的数值可回到零。

1. 总里程表   2. 短距离里程表   3.复位按钮

注意∶

车辆在行驶过程中，严禁操纵复位按钮。

电压表

电压表在发动机停止运转时指示蓄电池的端电压。发动机起动后，指示发电机的充电电压，这时电压值高于24V。

气压表

指针在红色区域以内时，禁止车辆起步行驶。在气压超过 450kPa后，方可起步行驶。

1、前制动系统气压表      2、后制动系统气压表

警告∶

起步时制动系统气压必须大于 450kPa。

本文转载自：东风汽车公司-《东风EQ2102/2102G系列越野汽车使用手册》
