东风162防护型突击车-车辆维护保养-检查与更换三角臂上、下球头销

检查周期

每 5000km 检查三角臂球头护套、球销间隙;

每 15000km 更换球头销。

在越野等恶劣条件下行驶时，每 2500km检查球头销间隙，如果存在松旷磨损情况，按要录进行更换。

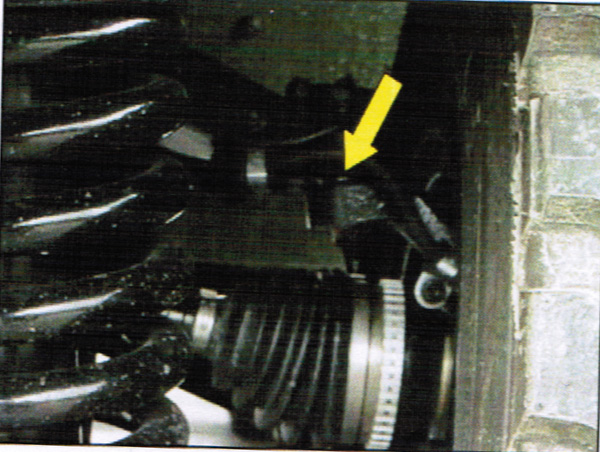

检查球销护套

清洁球头销护套，检查护套有无破损。如有破损应更换球销。

上球销间隙检查方法

1.使车轮在地面上（注意不要伤脚），把撬棒的一端插入转向节臂和球销根部;

2.把撬棒端部抵在如图所示的上控制臂处，向上撬并注意测量球销位置。注意只测量球销的位移，不要测量撬动时控制臂弯曲变形的位移;

3. 当球销行程大于 1.6mm 时必须更换。

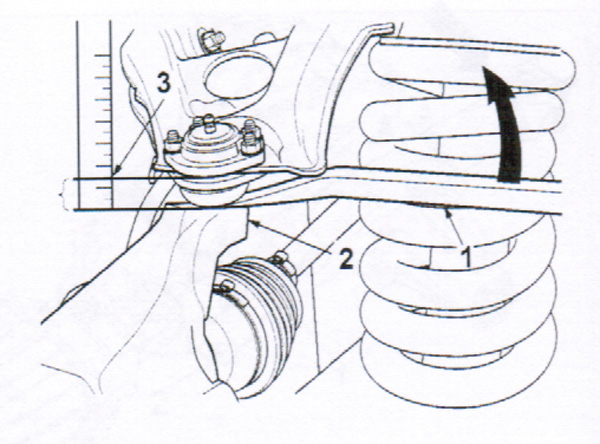

1. 撬棒   2. 测量位置

注意

如果汽车先前因其他维修工作而抬离地面，在检查之前，应将方向盘置于中间位置，前后推动汽车，使悬架系统的零件处于正常的受力状态。

上球销更换

拆卸

1. 拆下车轮;

2. 支起下控制臂;

3. 从上球销上拆下开口销及开槽螺母，开口销不可再用;

4. 从上横臂上拆下固定上球销的螺母、螺栓、垫圈及上球销;

5. 使用球销拆除器或类似工具从轮边总成上分离球销，拆下球销。

1. 下横臂   2. 下球销   3. 轮边减速器

 安装

1. 将上球销安装在上横臂上，确保上球销在上横臂上端;

2. 用螺栓、垫圈和螺母将上球销安装到上横臂，拧紧锁紧螺母;拧紧力矩 41N*m;

3. 用开槽螺母将上球销安装到轮边总成上，拧紧开槽螺母，力矩∶ 88N·m，穿上开口销;

4. 加注润滑油;

5. 安装车轮。

注意

定期保养中，如果发现球销间隙超过限值，则必须更换球销。

本文转自：东风越野专用车有限公司-《CSK162防护型突击车使用维护说明书》
